HSG01系列双作用单杠活塞式液压缸,是液压系统中作往复运动的执行机械,具有结构简单,装拆方便,易于维修,且连接方式多样等特点。适用于工程机械,矿山机械,超重运输机械、冶金机械及其它机械。

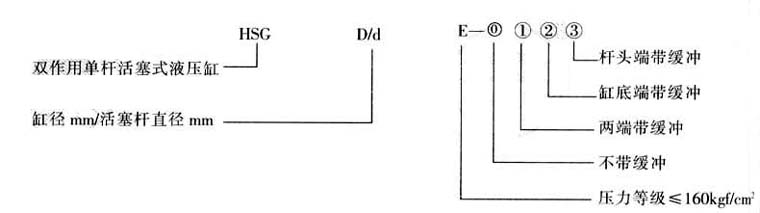

产品型号编制规则
HSG01系列双作用单杠活塞式液压缸,是液压系统中作往复运动的执行机械,具有结构简单,装拆方便,易于维修,且连接方式多样等特点。适用于工程机械,矿山机械,超重运输机械、冶金机械及其它机械。
产品型号编制规则
性能参数
型号
|
公称
压力 (MPa) |
缸径
D(mm) |
速比
|
非铰轴和中法兰连接的最小行程(mm)
|
|||||
1.33
|
1.46
|
2
|
|||||||
杆径
d(mm) |
较大
行程 s(mm) |
杆径
d(mm) |
较大
行程 s(mm) |
杆径
d(mm) |
较大
行程 s(mm) |
||||
HSG01-40/dE
|
16
|
40
|
20
|
1000
|
22
|
1000
|
25
|
1000
|
不限
|
HSG01-50/dE
|
50
|
25
|
1000
|
28
|
1000
|
32
|
1000
|
不限
|
|
HSG01-63/dE
|
63
|
32
|
2000
|
35
|
2000
|
45
|
2000
|
不限
|
|
HSG01-80/dE
|
80
|
40
|
2000
|
45
|
3000
|
55
|
3000
|
不限
|
|
HSG01-80/dE
|
80
|
40
|
3000
|
45
|
3000
|
/
|
/
|
30
|
|
HSG01-90/dE
|
90
|
45
|
3000
|
50
|
3000
|
63
|
3000
|
40
|
|
HSG01-100/dE
|
100
|
50
|
3000
|
56
|
3000
|
70
|
3000
|
40
|
|
HSG01-110/dE
|
110
|
55
|
3000
|
63
|
3000
|
80
|
3000
|
45
|
|
HSG01-125/dE
|
125
|
63
|
3000
|
70
|
3000
|
90
|
3000
|
45
|
|
HSG01-140/dE
|
140
|
70
|
3000
|
80
|
3000
|
100
|
3000
|
50
|
|
HSG01-150/dE
|
150
|
75
|
3000
|
85
|
3000
|
105
|
3000
|
55
|
|
HSG01-160/dE
|
160
|
80
|
3000
|
90
|
3000
|
110
|
3000
|
45
|
|
HSG01-180/dE
|
180
|
90
|
3000
|
100
|
3000
|
125
|
3000
|
45
|
|
HSG01-200/dE
|
200
|
100
|
3000
|
110
|
3000
|
140
|
3000
|
50
|
|
HSG01-220/dE
|
220
|
110
|
3000
|
125
|
3000
|
160
|
3000
|
50
|
|
HSG01-250/dE
|
250
|
125
|
3000
|
140
|
3000
|
180
|
3000
|
60
|

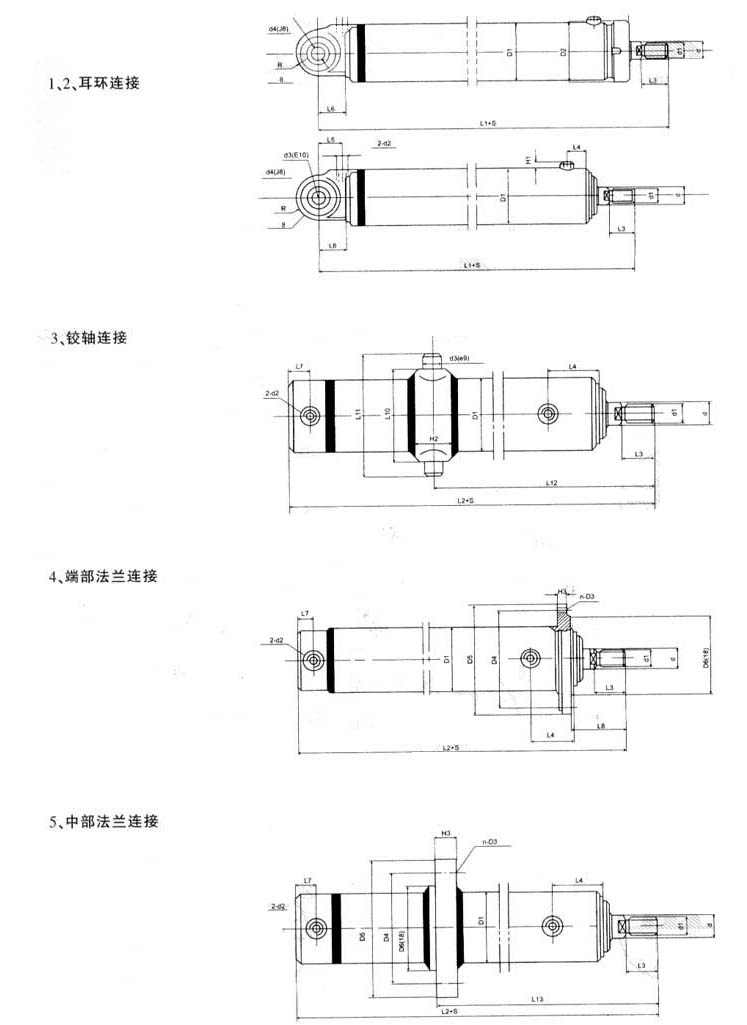

连接方式及外形
注:尾部法兰连接方式,或非标液压缸,则按客户要求设计制造。
外形安装连接尺寸表
缸径D
|
40
|
50
|
63
|
80
|
90
|
100
|
110
|
125
|
140
|
150
|
160
|
180
|
200
|
220
|
250
|
||
D1
|
57
|
68
|
83
|
102
|
114
|
127
|
140
|
152
|
168
|
180
|
194
|
219
|
245
|
273
|
299
|
||
d
|
速
比 |
1.33
|
20
|
25
|
32
|
40
|
45
|
50
|
55
|
63
|
70
|
75
|
80
|
90
|
100
|
110
|
120
|
1.46
|
22
|
28
|
35
|
45
|
50
|
55
|
63
|
70
|
80
|
85
|
90
|
100
|
110
|
125
|
140
|
||
2
|
△25
|
△32
|
45
|
55
|
63
|
70
|
80
|
90
|
100
|
105
|
110
|
125
|
140
|
160
|
180
|
||
d3
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||||||
d4
|
35
|
47
|
62
|
75
|
90
|
105
|
120
|
130
|
150
|
||||||||
R
|
25
|
35
|
45
|
60
|
70
|
80
|
90
|
105
|
120
|
||||||||
|
100
|
110
|
|||||||||||||||
L6
|
30
|
40
|
50
|
65
|
75
|
85
|
95
|
105
|
150
|
||||||||
d1
|
M16×1.5
|
M22×1.5
|
M27×2
|
M33×2
|
M42×2
|
M42×2
|
M48×2
|
M48×2
|
M48×2
|
M64×2
|
M64×3
|
M80×3
|
M80×3
|
M100×3
|
M100×3
|
||
L3
|
30
|
35
|
40
|
45
|
45
|
50
|
55
|
60
|
65
|
70
|
75
|
85
|
95
|
105
|
115
|
||
L5
|
30
|
40
|
50
|
60
|
70
|
82
|
90
|
110
|
122
|
||||||||
L4
|
65
|
75
|
66
▲76 |
70
▲80 |
75
▲85 |
78
|
85
▲95 |
90
▲100 |
100
|
107
|
112
|
120
|
135
|
||||
L1 +S
|
253+S
|
278+S
|
295+S |
347+S
|
305+S
▲325+S |
340+S
▲360+S |
360+S
▲380+S |
370+S
|
405+S
▲425+S |
420+S
▲440+S |
435+S
|
480+S
|
510+S
|
560+S
|
614+S
|
||
2-d2
|
M18×1.5
|
M22×1.5
|
M27×2
|
M33×2
|
M42×2
|
||||||||||||
H1
|
15
|
18
|
20
|
22
|
24
|
||||||||||||
D2
|
65
|
75
|
90
|
110
|
|
||||||||||||
L10
|
|
125
|
140
|
155
|
170
|
185
|
205
|
220
|
240
|
270
|
300
|
320
|
350
|
||||
L11
|
185
|
200
|
230
|
245
|
260
|
295
|
310
|
330
|
375
|
420
|
455
|
500
|
|||||
H2
|
75
|
90
|
105
|
120
|
135
|
145
|
155
|
||||||||||
L2 +S
|
275+S
|
280+S
▲300+S |
310+S
▲330+S |
330+S
▲350+S |
340+S
|
370+S
▲390+S |
385+S
▲405+S |
400+S
|
440+S
|
460+S
|
503+S
|
547+S
|
|||||
L7
|
25
|
30
|
35
|
42
|
40
|
53
|
55
|
||||||||||
D6(f8)
|
115
|
130
|
145
|
160
|
175
|
190
|
205
|
225
|
250
|
280
|
305
|
330
|
|||||
D4
|
145
|
160
|
180
|
195
|
210
|
225
|
245
|
265
|
290
|
325
|
355
|
390
|
|||||
D5
|
175
|
190
|
210
|
225
|
240
|
260
|
285
|
305
|
330
|
370
|
405
|
450
|
|||||
H3
|
20
|
22
|
24
|
26
|
28
|
30
|
32
|
34
|
36
|
||||||||
L8
|
81
|
82
▲98 |
88
▲98 |
95
▲105 |
98
|
108
▲118 |
114
▲124 |
109
▲105 |
130
|
143
118 |
156
124 |
171
|
|||||
n-D3
|
8-Φ13.5
|
8-Φ15.5
|
8-Φ18
|
10-Φ18
|
10-Φ18
|
10-Φ20
|
10-Φ22
|
10-Φ22
|
10-Φ24
|
10-Φ26
|
10-Φ29
|
12-Φ32
|
|||||
L12
|
>215
<160+S |
>225
<165+S |
>250
<170+S |
>260
<190+S |
>225
<200+S |
>290
<210+S |
>305
<225+S |
>310
<240+S |
>455
<365+S |
>485
<385+S |
>525
<415+S |
>570
<455+S |
|||||
L13
|
>200
<190+S |
>210
<195+S |
>230
<210+S |
>240
<225+S |
>235
<240+S |
>265
<250+S |
>290
<280+S |
>280
<320+S |
>320
<300+S |
>340
<315+S |
>365
<340+S |
>395
<375+S |
|||||
S1
|
55
|
60
|
80
|
70
|
55
|
80
|
80
|
70
|
90
|
100
|
100
|
105
|
